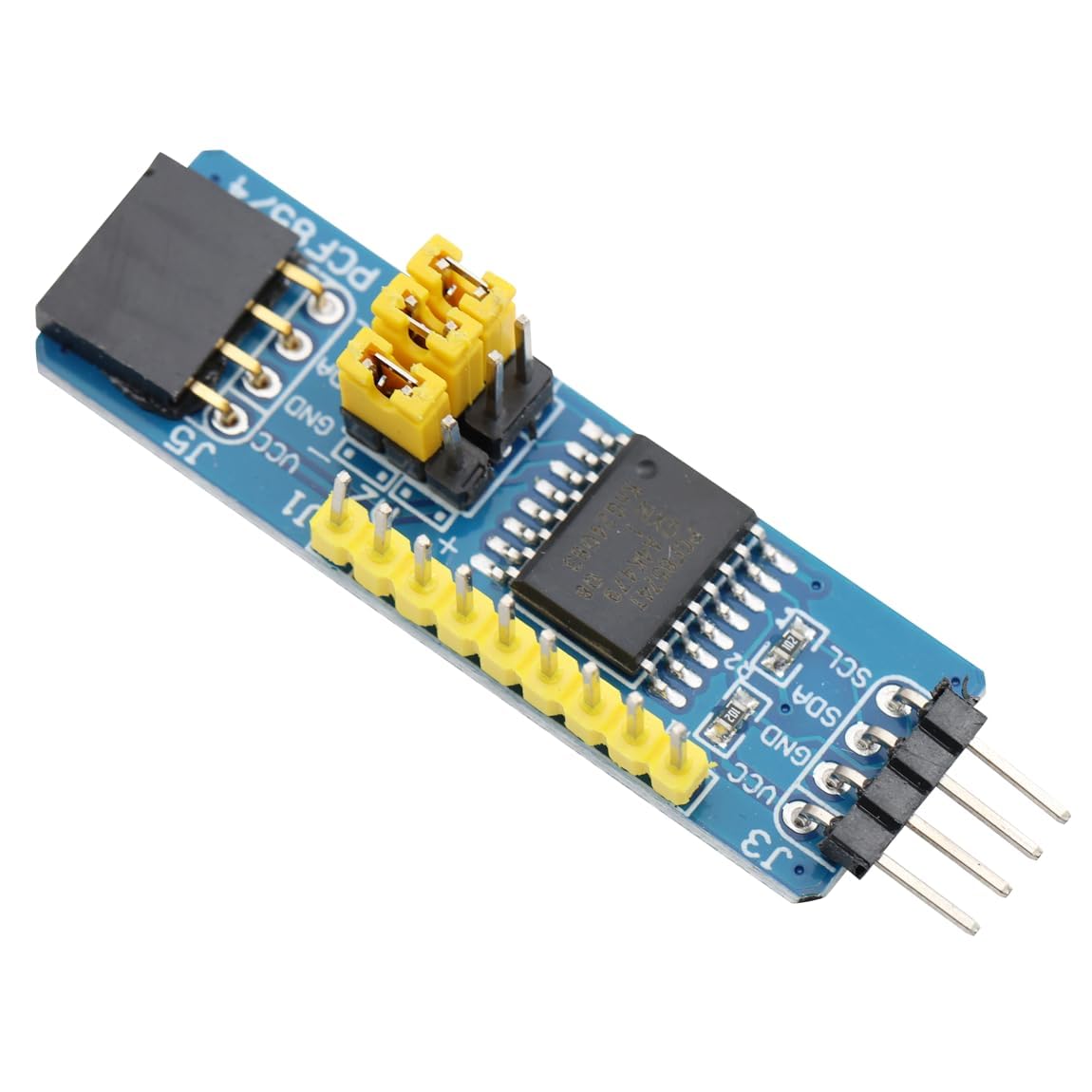

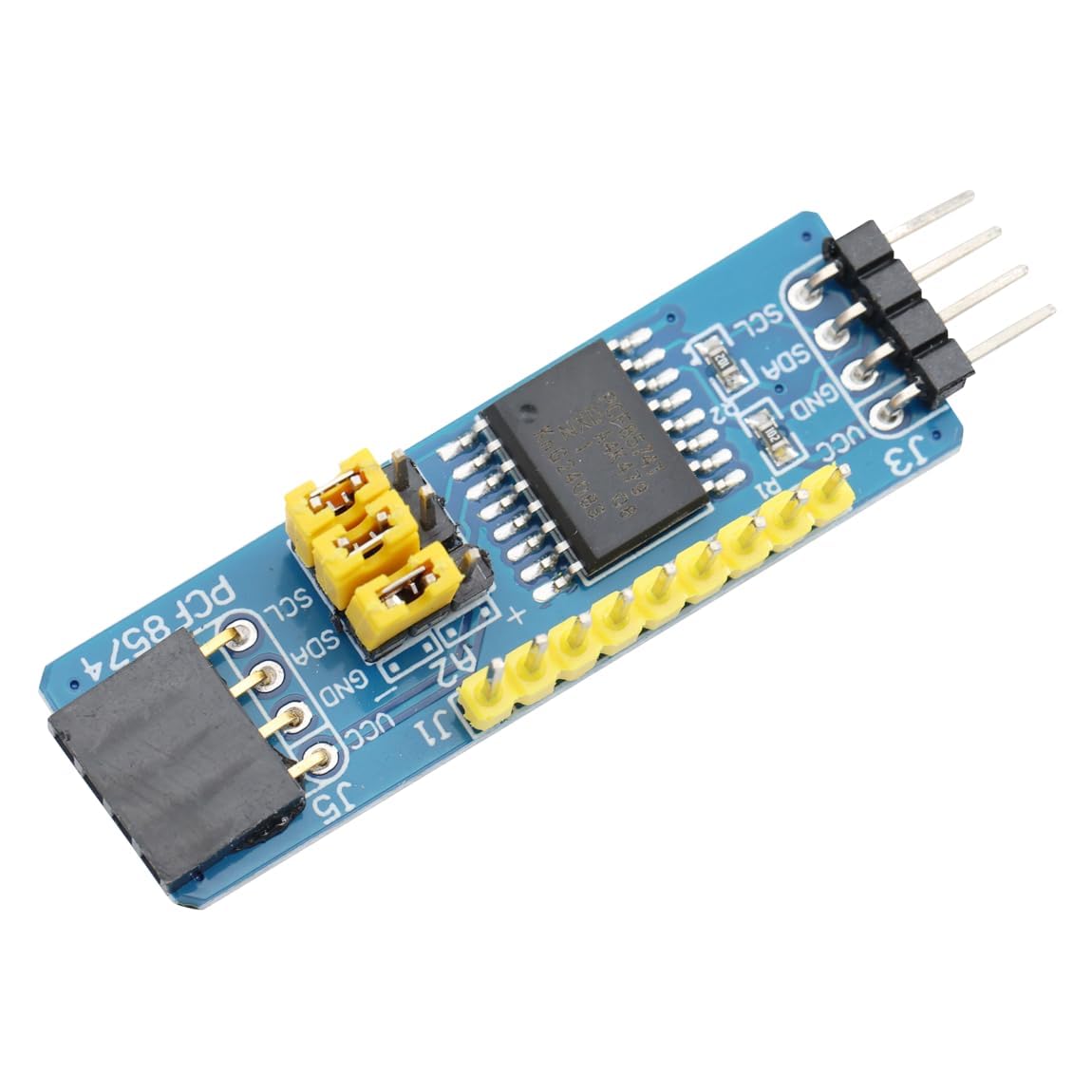

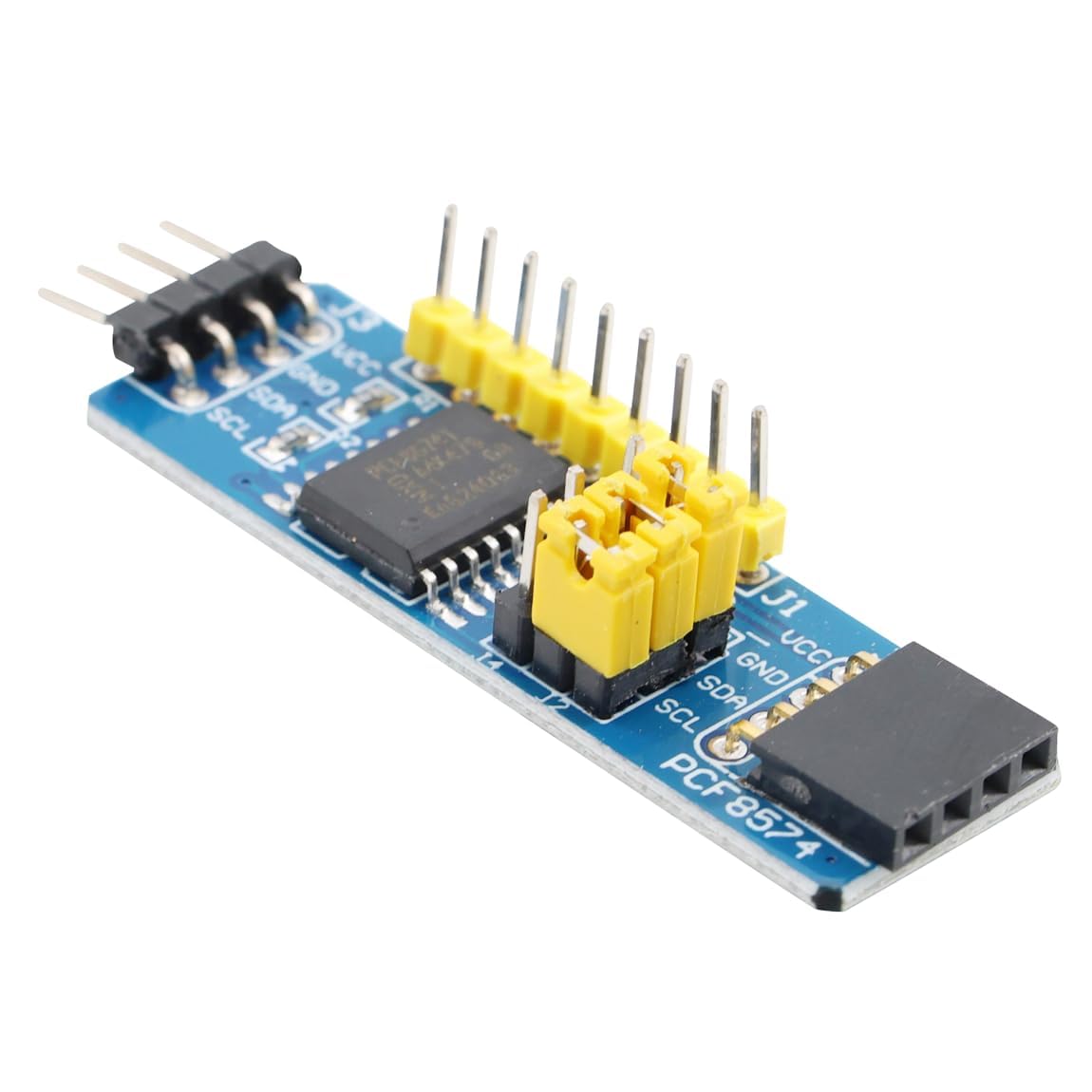

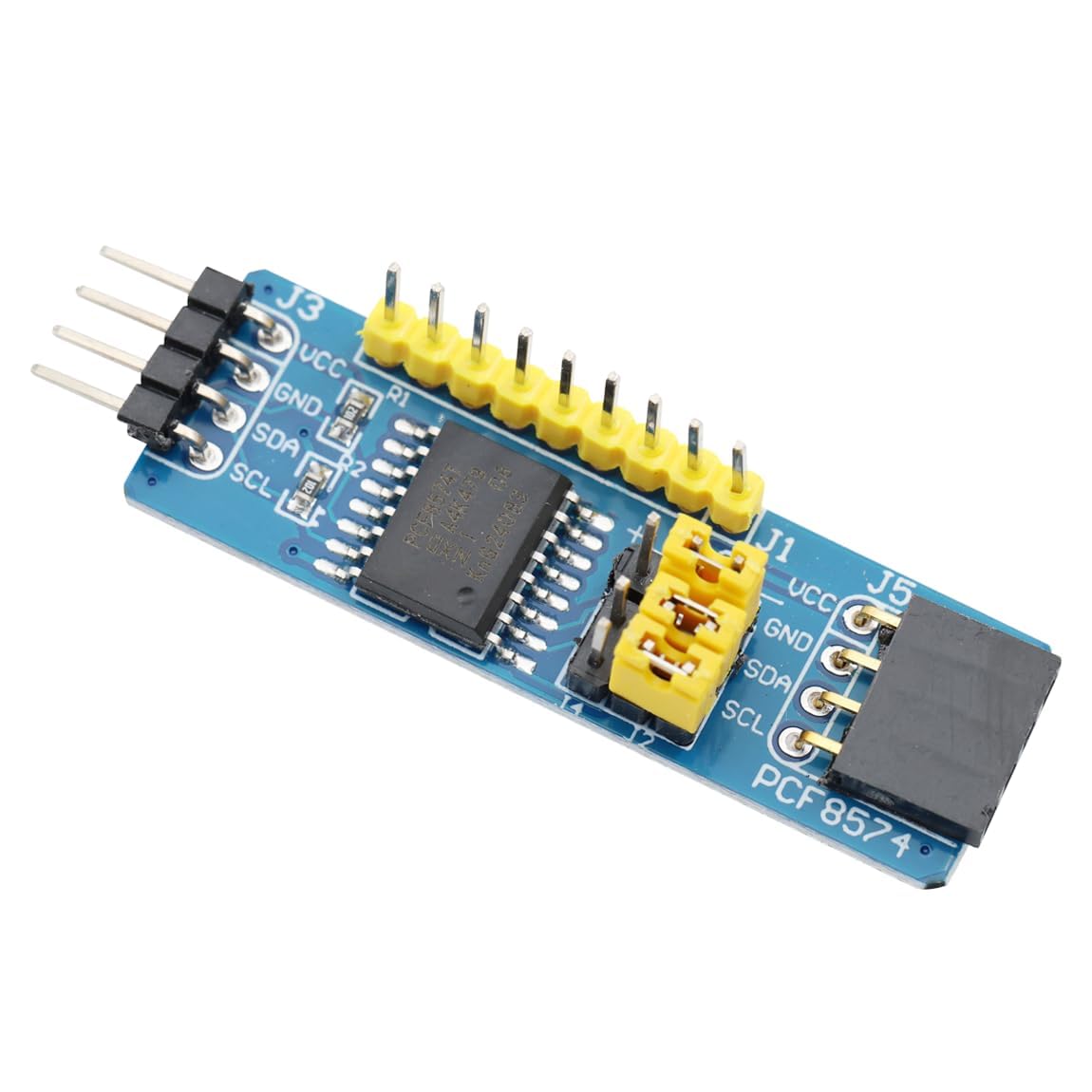

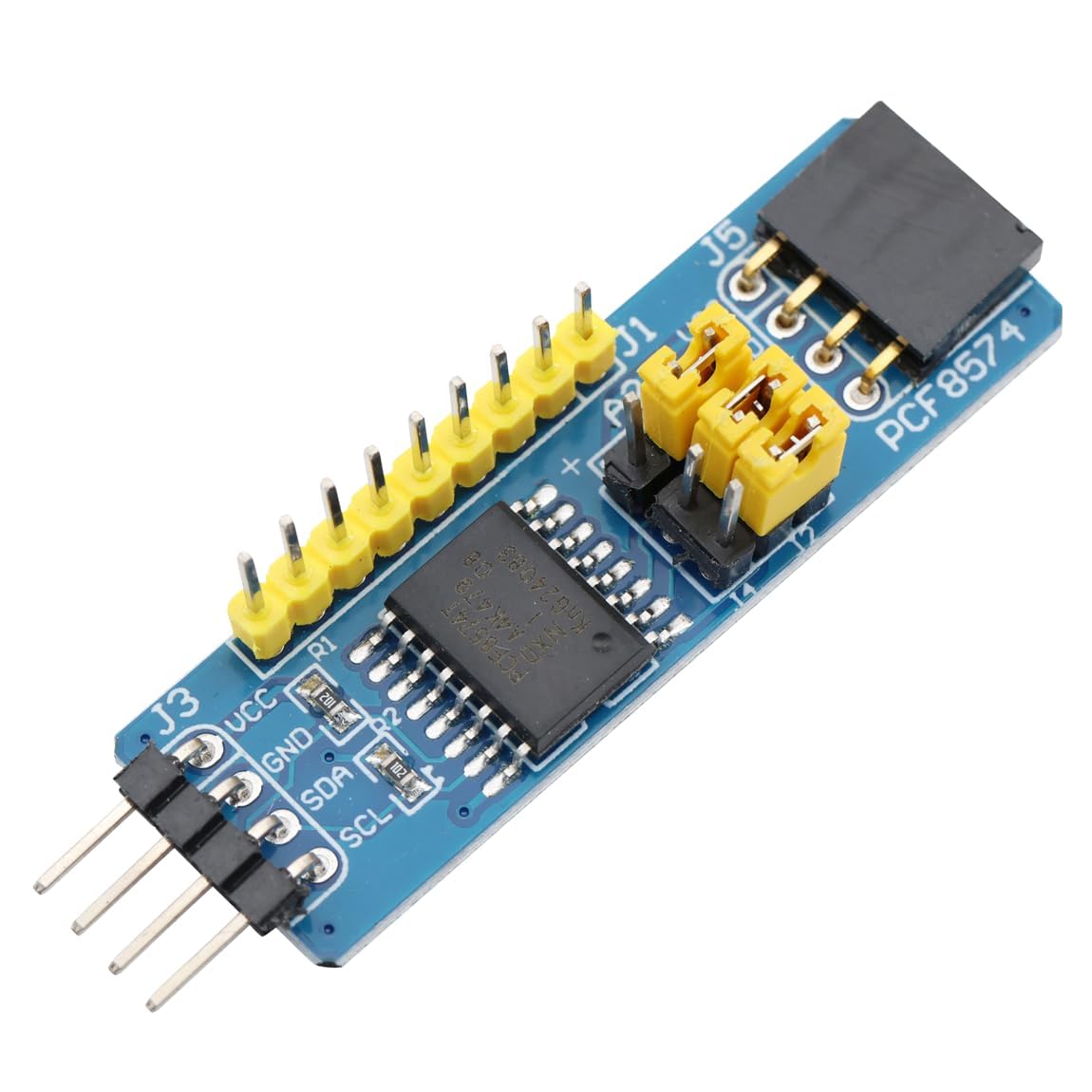

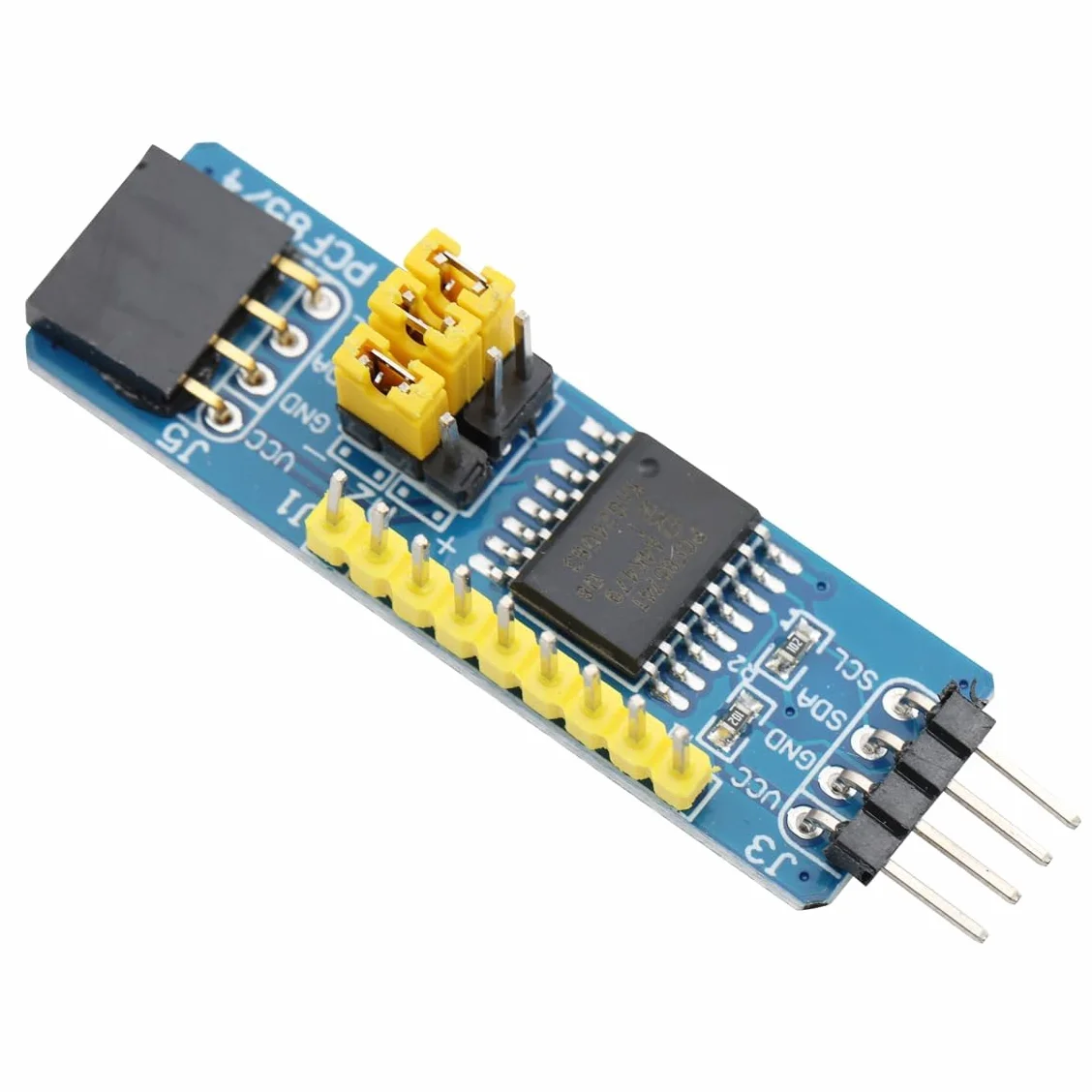

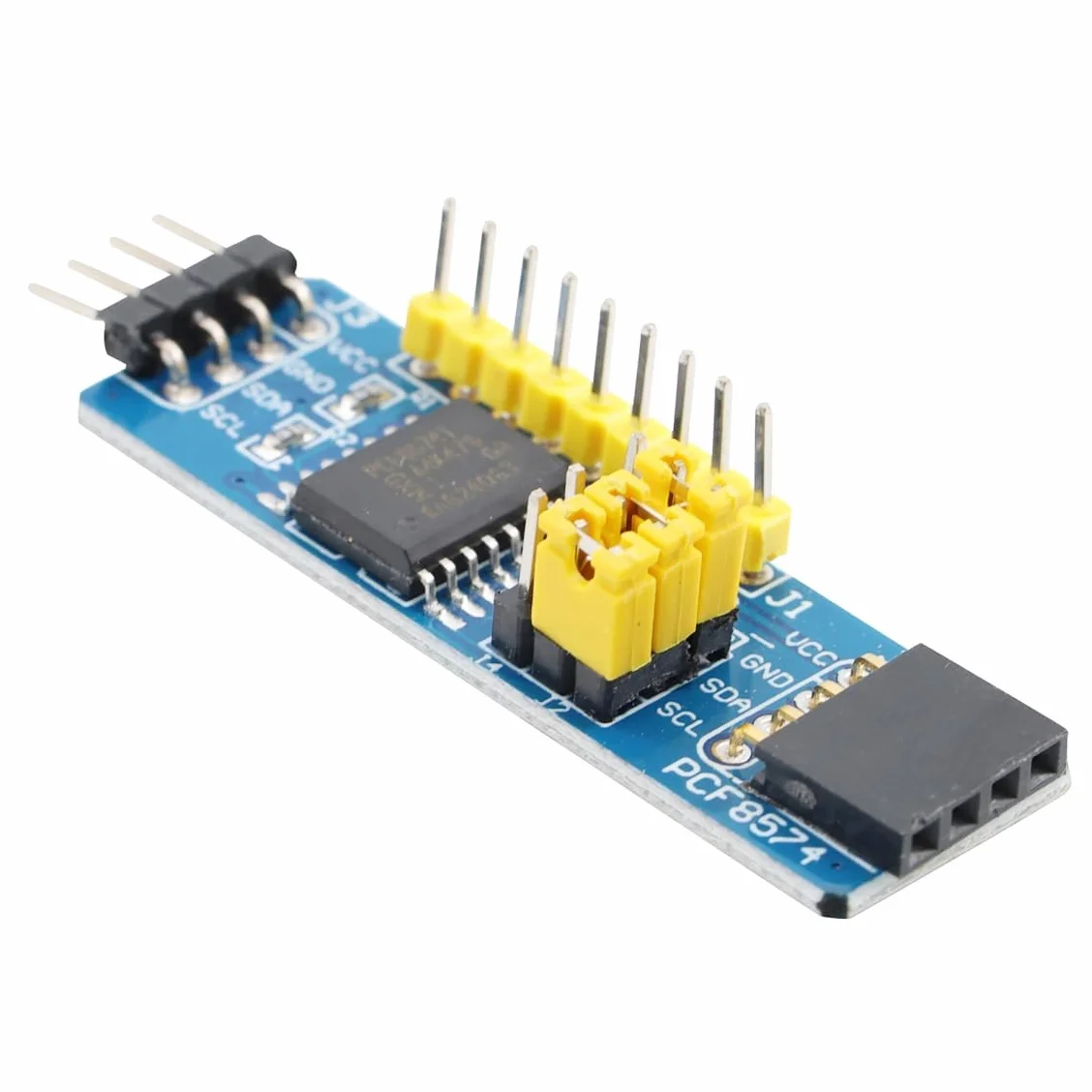

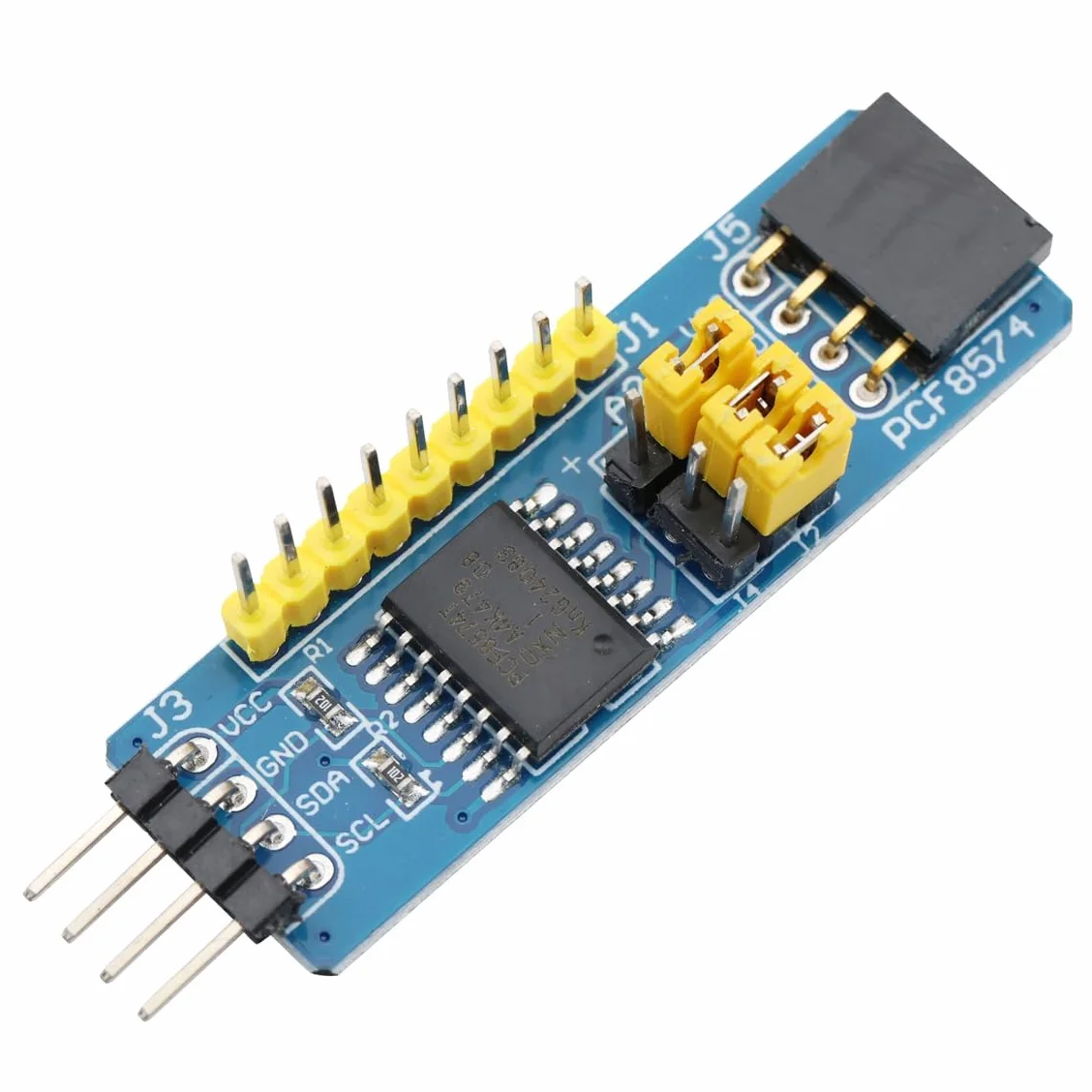

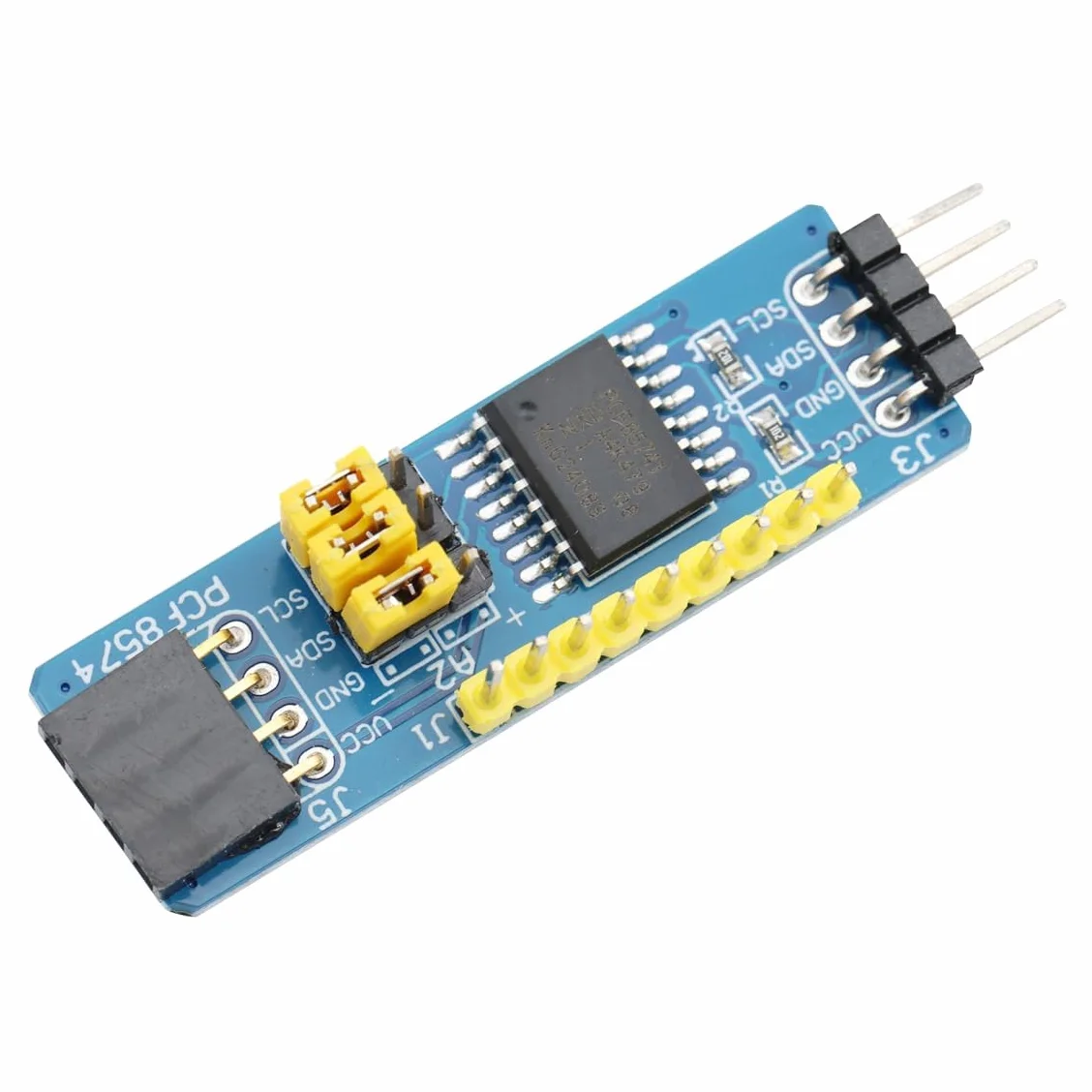

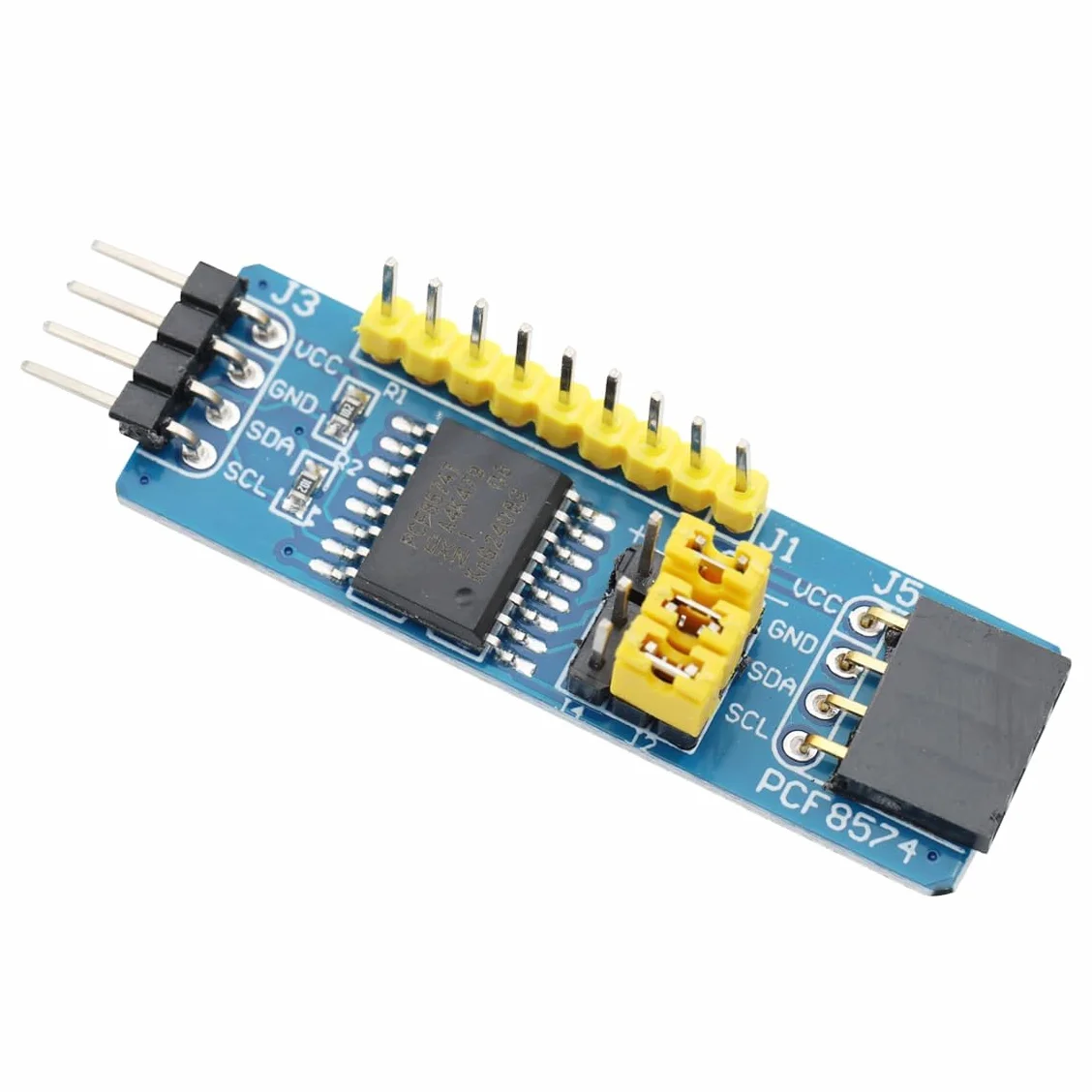

Modulo PCF8574 Scheda di Espansione I/O 3,3 V/5 V I2C Modulo di Sviluppo per la Valutazione del Bus per Arduino(Confezione da 5)

Marchio: DEWOTHV
Componenti inclusi: Modulo PCF8574 Scheda di Espansione I/O
Numero di articoli: 5

- 【Panoramica del prodotto】Il PCF8574 è un modulo di espansione I/O che utilizza il protocollo I2C, supportando 2 capacità di espansione I/O e 8 I/O (è possibile utilizzare fino a 8 PCF8574 contemporaneamente, espandendo gli I/O a 64).
- 【Caratteristiche del prodotto】Dispone di tre pin di indirizzo, che consentono l'assegnazione simultanea di un massimo di 8 indirizzi. Include 8 porte I/O quasi bidirezionali (P0-P7). Ogni porta I/O può essere assegnata indipendentemente come ingresso o uscita, eliminando la necessità di segnali di controllo della direzione dei dati. All'accensione, tutte le porte I/O vengono impostate di default su un livello alto.
- 【Parametri tecnici】Chip di conversione: PCF8574; Tensione di funzionamento: 3,3 V/5 V; Numero di pin I/O: 8 bit; Interfaccia bus: I2C; Peso: circa 5,5 g; Dimensioni: 47,63 x 15,24 mm; Tipo di connettore: connettore a pin o socket; Uscita interrupt: collegamento al pin di interrupt della MCU, attivo basso;

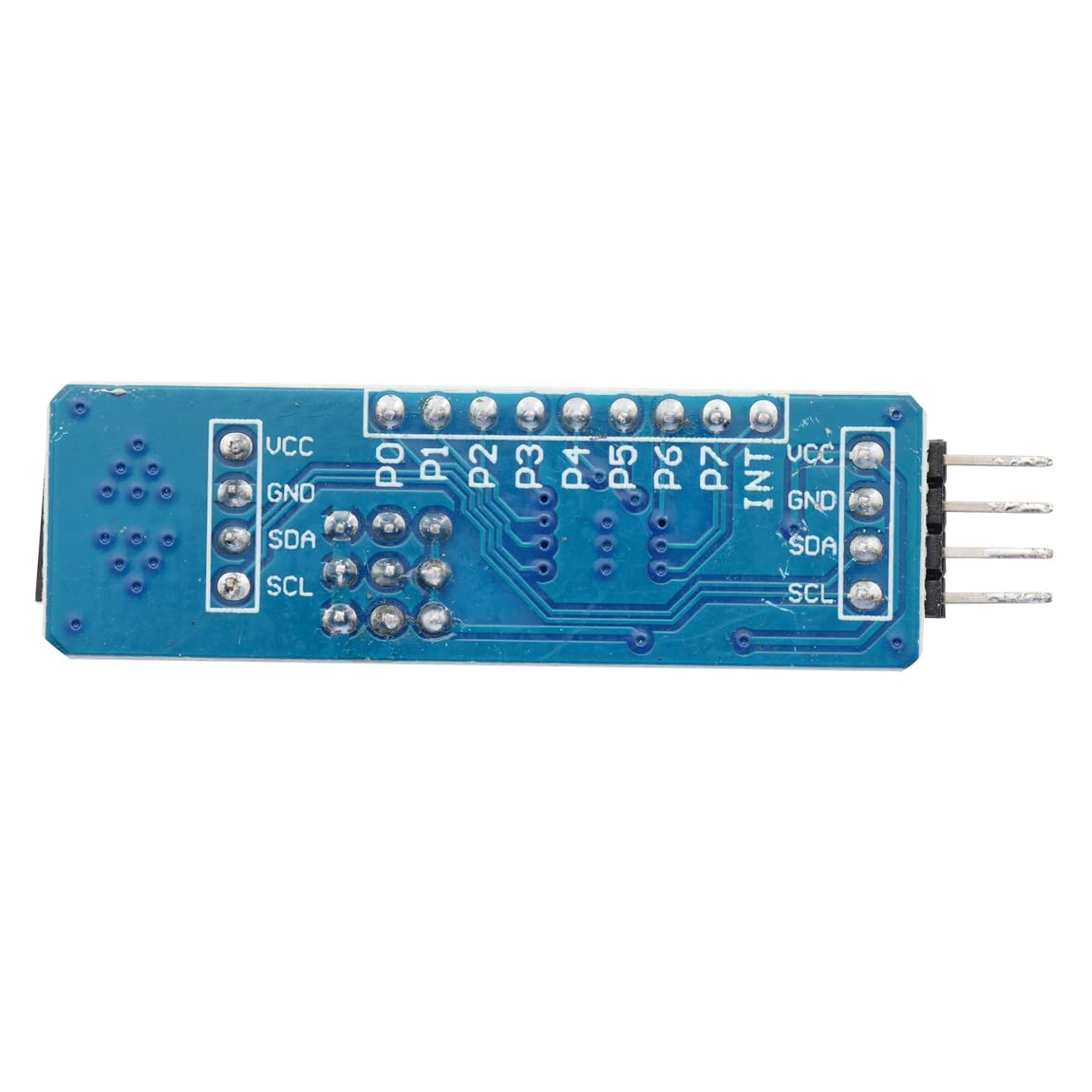

- 【Funzioni pin】VCC: alimentazione positiva (3,3 V/5 V); GND: massa di alimentazione; SDA: ingresso dati I2C; SCL: segnale di clock I2C; Per i pin I/O P0-P7, collegare un LED esterno e programmare una luce di posizione. È possibile controllare la serigrafia sul chip per programmare il LED corrispondente.
- 【Applicazioni】Adatto a diverse piattaforme, tra cui per Arduino, per AVR e per ARM.
