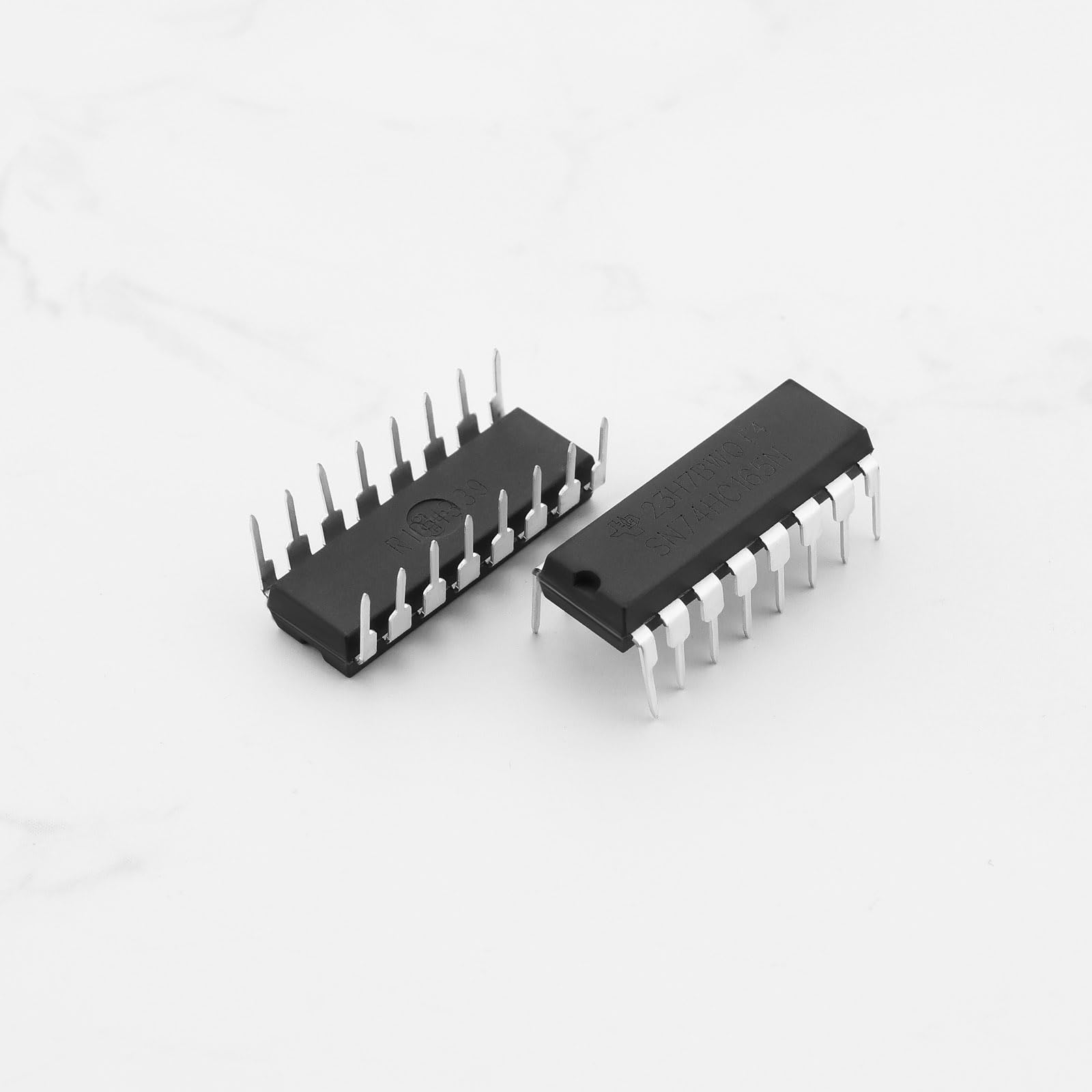

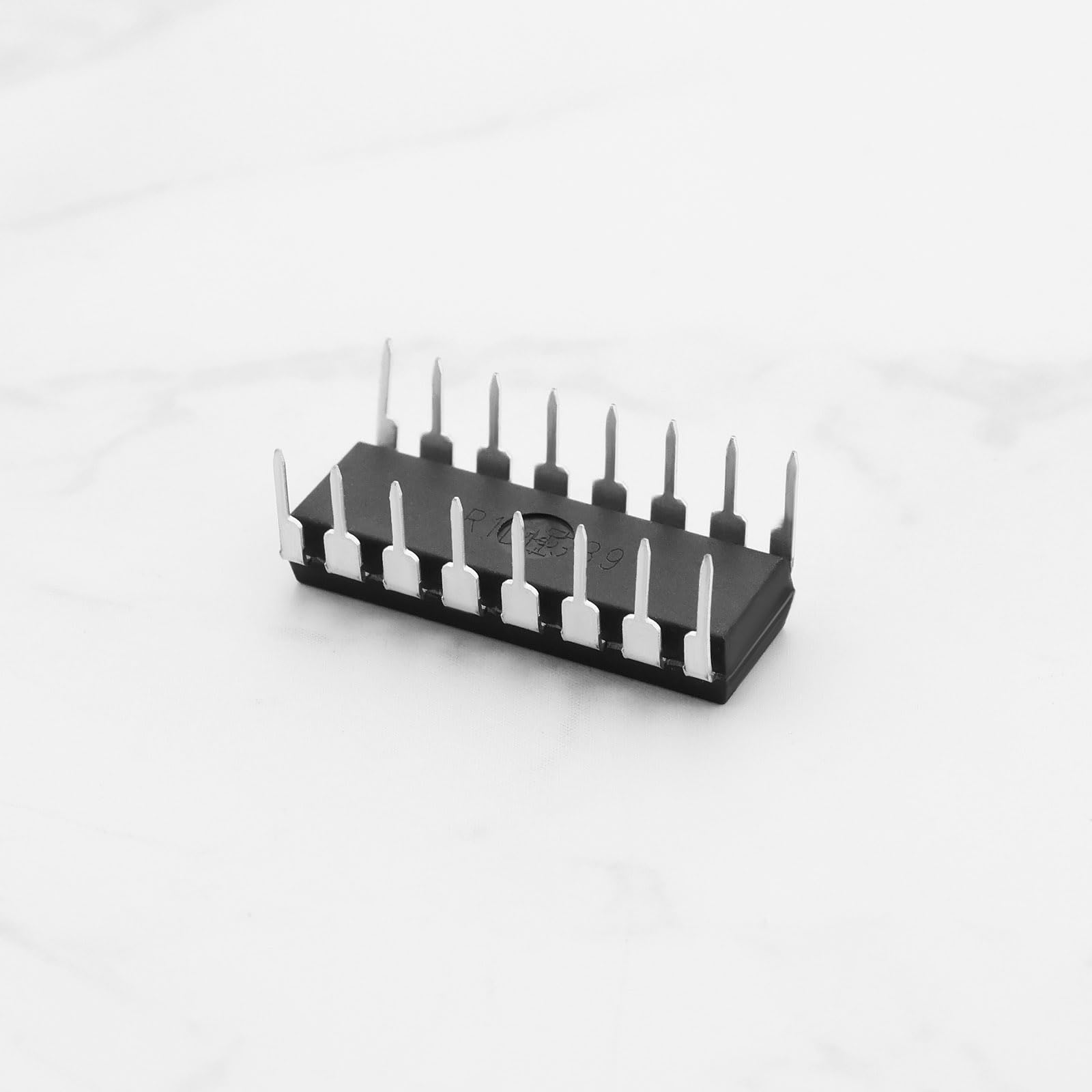

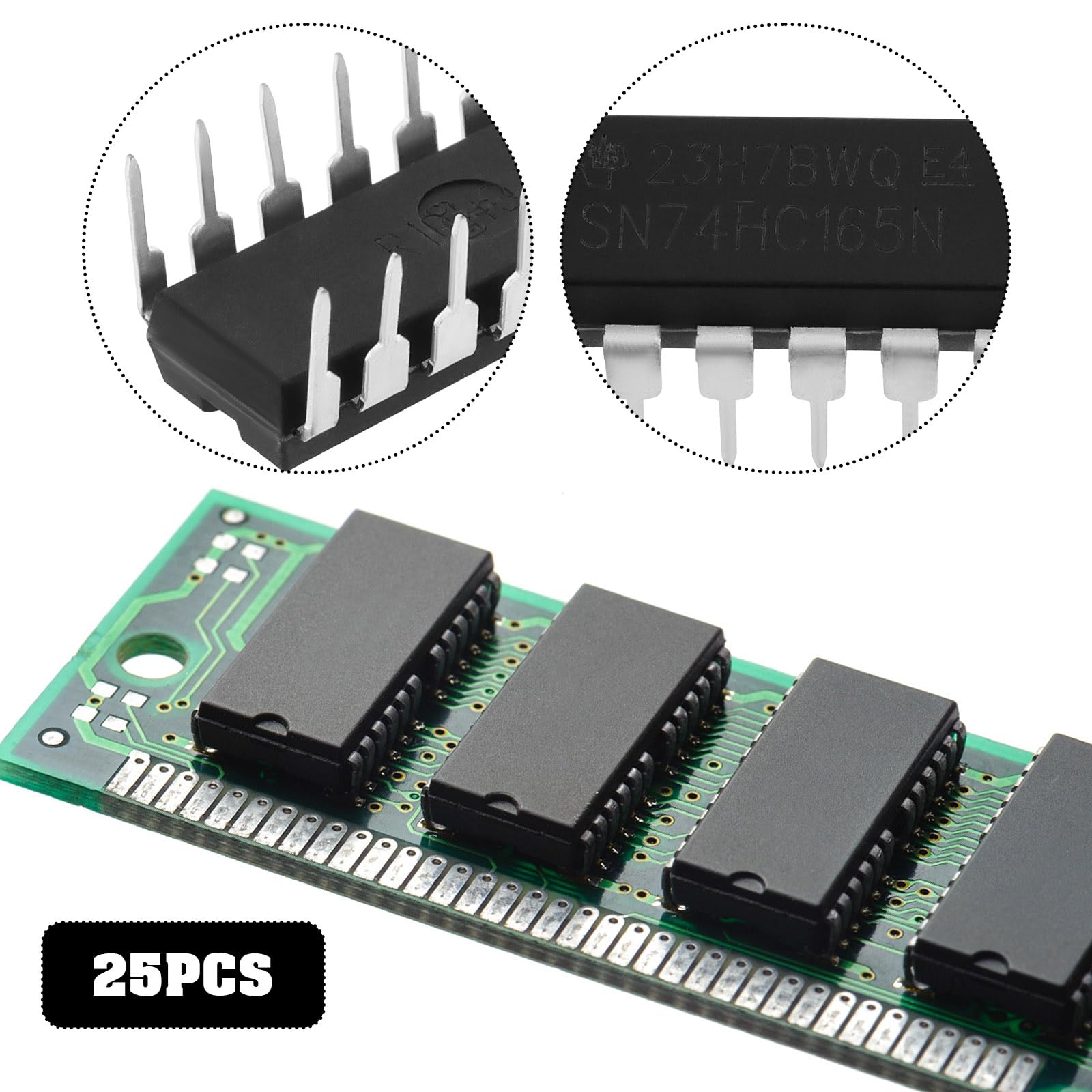

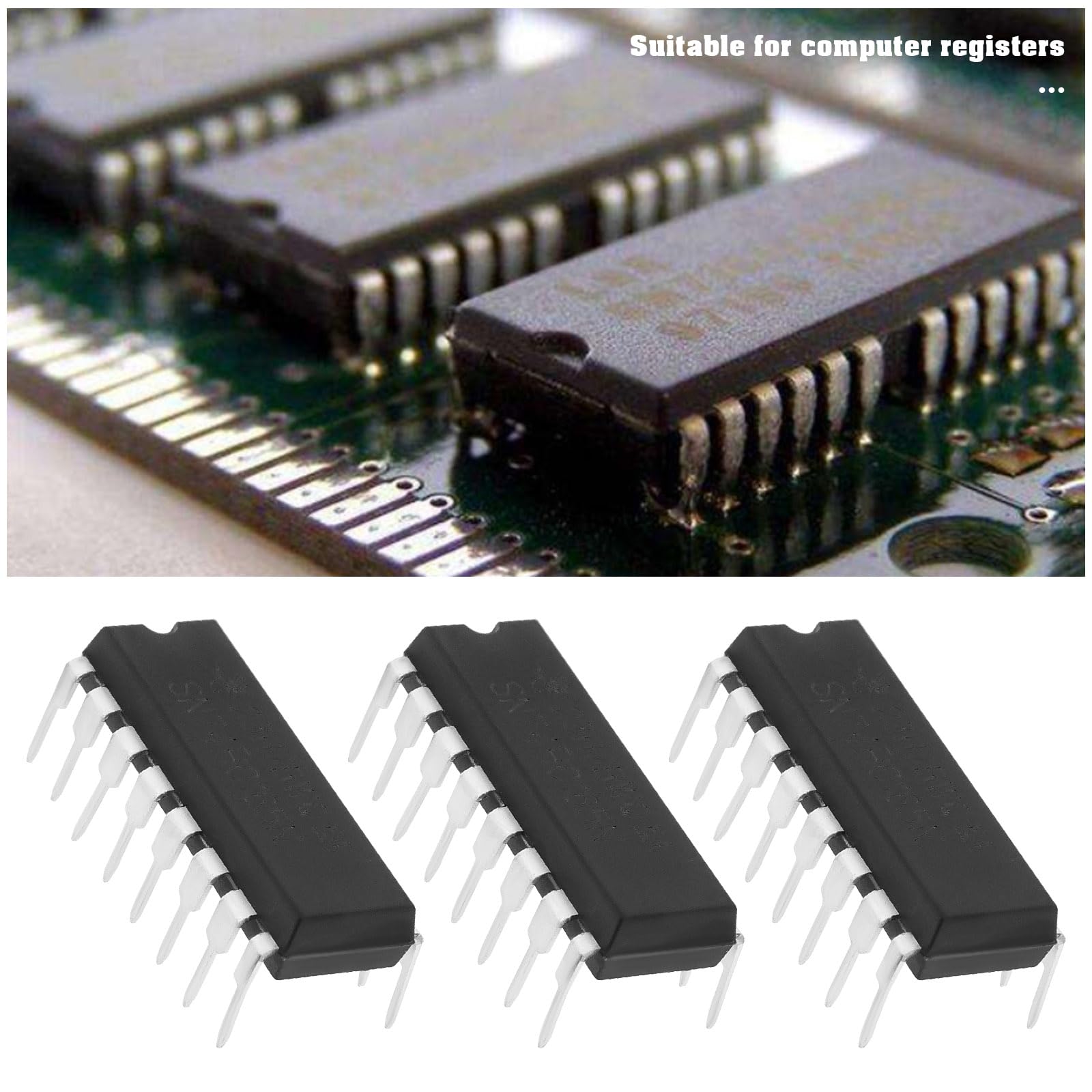

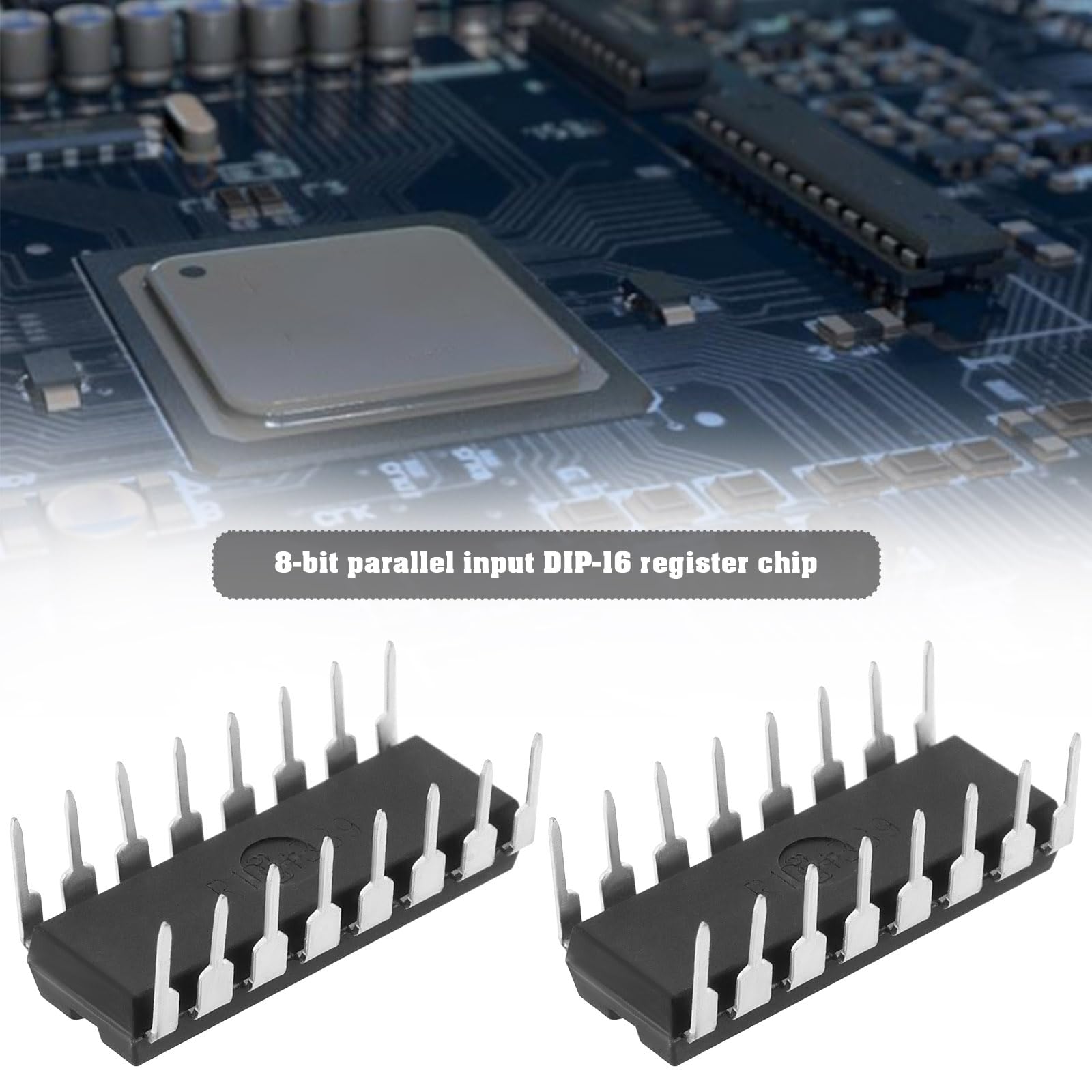

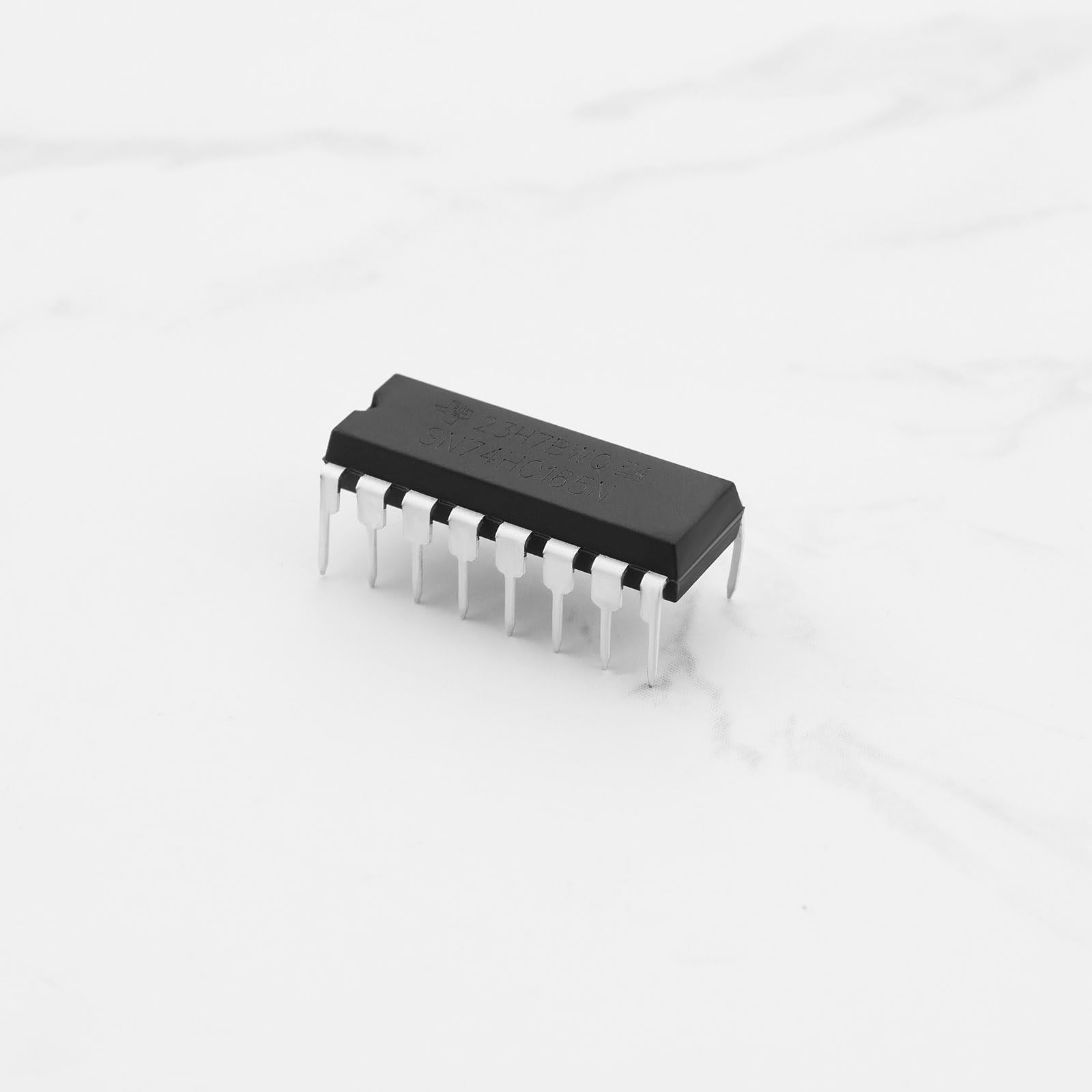

25Pcs DIP16 IC 8BIT Registro di spostamento parallelo/uscita seriale Computer a 16 pin Dispositivi con foro passante SN74HC165N nero per strumenti di comunicazione

- I dispositivi SN74HC165N sono registri di spostamento a carico parallelo a 8 bit che, una volta registrati, spostano i dati verso un'uscita seriale (QH). L'accesso parallelo a ciascuna fase è fornito da otto ingressi singoli dati diretti (A–H) abilitati da un ingresso a basso livello allo spostamento/carico (SH/LD).
- I dispositivi SN74HC165N dispongono inoltre di una funzione di inibizione dell'orologio (CLK INH) e di un'uscita seriale (QH) complementare.
- Il clock è ottenuto da una transizione basso-alta dell'ingresso clock (CLK) mentre SH/LD è mantenuto alto e CLK INH è mantenuto basso. Le funzioni di CLK e CLK INH sono intercambiabili. Poiché anche un CLK basso e una transizione basso-alta di CLK INH eseguono il clock, CLK INH deve essere cambiato al livello alto solo quando CLK è alto.
- Il caricamento parallelo viene inibito quando SH/LD è mantenuto alto. Mentre SH/LD è basso, gli ingressi paralleli al registro sono abilitati indipendentemente dai livelli degli ingressi CLK, CLK INH o seriale (SER).
